Archicad to jedno z najpotężniejszych narzędzi do modelowania architektonicznego, które oferuje szeroki zakres funkcji ułatwiających projektowanie. Jednym z kluczowych narzędzi, które może znacząco przyspieszyć pracę, jest narzędzie Kształt.
Jak używać Kształtów w programie Archicad?
W filmie instruktażowym prowadzonym przez Mikołaja Wójcika, w mniej niż 20 minut poznasz sposoby, za pomocą których skorzystasz z tego narzędzia. Przygotowujemy materiały szkoleniowe po to, aby jeszcze bardziej ułatwić Ci projektowanie.
W tym artykule omówimy szczegółowo cztery główne typy geometrii dostępne w narzędziu Kształt: Wielobok, Prostokąt, Prostopadłościan i Obrotowa. Poznaj ich zastosowanie oraz sposoby na zwiększenie precyzji i szybkości modelowania w Archicadzie.
Geometria: Wielobok w Archicadzie
Jednym z najbardziej elastycznych sposobów tworzenia kształtów w Archicadzie jest geometria wieloboku. Pozwala ona na rysowanie dowolnych form, co daje projektantom ogromną swobodę w kreowaniu niestandardowych elementów architektonicznych, urbanistycznych lub we wnętrzach.
Jak korzystać z Wieloboku?
1. Wybierz narzędzie Kształt i ustaw tryb rysowania na Wielobok.
2. Kliknij, aby rozpocząć rysowanie, a następnie dodawaj kolejne punkty obrysu.
3. Zamknij kształt, klikając w punkt początkowy lub korzystając z opcji zamknięcia obrysu.
Zastosowanie Wieloboku w Archicadzie
To tworzenie nieregularnych ścian i dachów. Wykorzystywanie Wieloboku pozwala na modelowanie skomplikowanych posadzek i podłoży. Dzięki temu narzędziu możesz również projektować elementy dekoracyjne o niestandardowych kształtach.
Praca z wielobokiem pozwala na dużą elastyczność. Należy jednak pamiętać, że precyzyjne umiejscowienie punktów wymaga wprawy. Dlatego warto korzystać z funkcji siatki pomocniczej oraz magnetycznych punktów przeciągania.
Geometria: Prostokąt
Jeśli zależy Ci na szybkim i precyzyjnym tworzeniu prostych brył, geometria prostokąta będzie najlepszym wyborem. Ten tryb pozwala na błyskawiczne rysowanie prostokątnych elementów bez konieczności definiowania wielu punktów.
Jak używać Prostokąta?
Wybierz narzędzie Kształt i aktywuj tryb Prostokąt. Kliknij, aby wyznaczyć pierwszy narożnik. Przeciągnij kursor, aby określić drugi narożnik. Zwolnij przycisk myszy, aby zatwierdzić kształt.
Zastosowanie w projektowaniu
Szybkie tworzenie fundamentów i ścian. Projektowanie okien i drzwi o prostokątnych kształtach. Modelowanie mebli i wyposażenia wnętrz. Dzięki trybowi Prostokąt możesz znacząco przyspieszyć pracę, eliminując konieczność ręcznego ustawiania kilku punktów narożnych. To oszczędność czasu, zwłaszcza przy tworzeniu powtarzalnych elementów konstrukcyjnych.
Geometria: Prostopadłościan
Jeżeli potrzebujesz modelować trójwymiarowe bryły w szybki sposób, geometria prostopadłościanu jest idealnym narzędziem. Pozwala na natychmiastowe tworzenie przestrzennych obiektów o regularnych kształtach.
Jak korzystać z Prostopadłościanu?
Wybierz narzędzie Kształt i ustaw tryb Prostopadłościan. Kliknij, aby określić podstawę bryły (prostokąt). Po wyznaczeniu podstawy przeciągnij kursor w górę, aby określić wysokość. Zwolnij mysz, aby zakończyć rysowanie.
Zastosowanie w projektowaniu
Tworzenie ścian działowych i brył budynków. Modelowanie mebli i elementów wnętrza. Generowanie podstawowych kształtów do dalszej edycji. Korzystając z prostopadłościanu, możesz bardzo szybko uzyskać realistyczne formy, które następnie można modyfikować za pomocą edycji węzłów lub dodawania dodatkowych elementów.
Geometria: Obrotowa
Dla bardziej zaawansowanych projektów, które wymagają tworzenia zaokrąglonych i symetrycznych form, najlepszym rozwiązaniem jest geometria obrotowa. Dzięki niej można projektować obiekty o kształcie walca, stożka czy innych obłych brył.
Jak używać geometrii Obrotowej?
1. Wybierz narzędzie Kształt i ustaw tryb Obrotowa.
2. Narysuj profil obiektu, który ma zostać obrócony.
3. Określ oś obrotu i zatwierdź operację.
4. Archicad automatycznie wygeneruje bryłę na podstawie wskazanej geometrii.
Zastosowanie w projektowaniu
– Tworzenie kolumn i filarów.
– Modelowanie elementów dekoracyjnych, takich jak balustrady.
– Projektowanie zaokrąglonych mebli i elementów wykończeniowych.
Obrotowa geometria w Archicadzie pozwala na modelowanie bardziej skomplikowanych form, które są trudne do uzyskania w innych trybach. To doskonałe narzędzie do projektowania detali architektonicznych.
Podsumowanie
Narzędzie kształt w Archicadzie jest niezwykle wszechstronnym narzędziem. Umożliwi Ci szybkie modelowanie różnorodnych form geometrycznych.
Jak widzisz Wielobok, Prostokąt, Prostopadłościan i Obrotowa to cztery podstawowe tryby, które pozwalają na efektywne projektowanie zarówno prostych, jak i skomplikowanych elementów. Dzięki znajomości tych funkcji możesz znacząco przyspieszyć swoją pracę i uzyskać naprawdę ciekawe efekty w modelowaniu. Zachęcamy do eksperymentowania! Efektami możesz się z nami podzielić na: wsc@wsc.pl
Jeśli chcesz zobaczyć inne techniki modelowania w Archicadzie (łącznie, odejmowanie i tworzenie części wspólnych) w praktyce, koniecznie obejrzyj film „Jak działać na Kształtach” – omówiony przez Mikołaja Wójcika.
Nie zapomnij kliknąć dzwoneczka na kanale Youtube WSC Archicad Polska 🔔 i zasubskrybować go. Bądź na bieżąco z kolejnymi poradnikami dotyczącymi Archicada i innych narzędzi projektowych!
Opracowanie filmów: Mikołaj Wójcik
Opracowanie artykułu: Agata Ceglińska

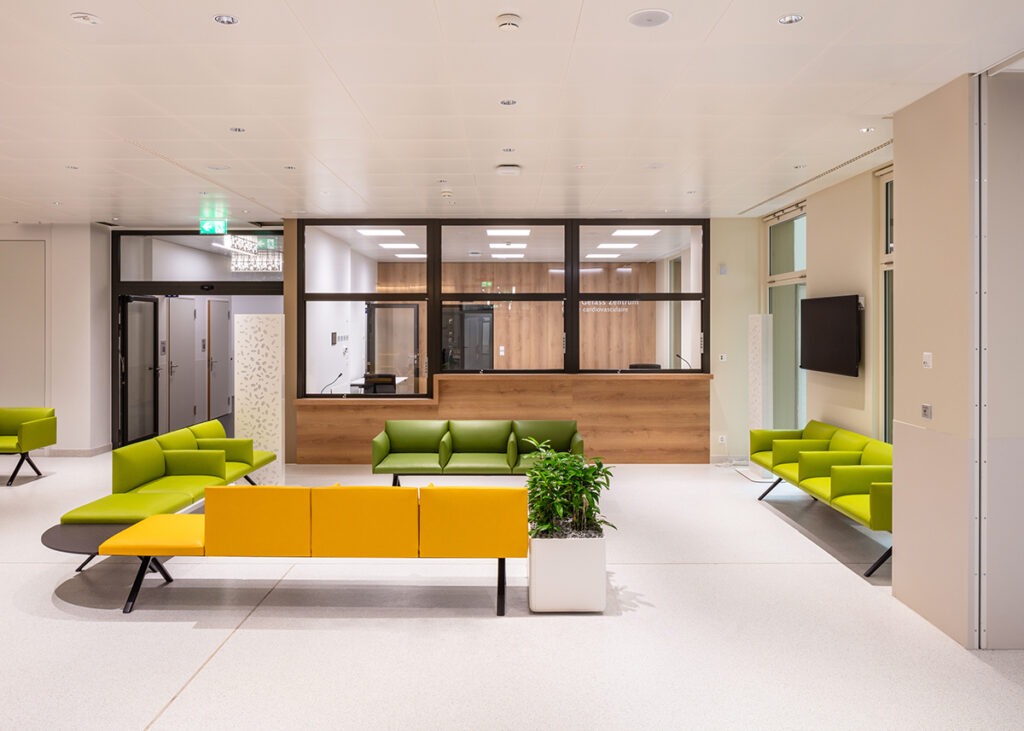

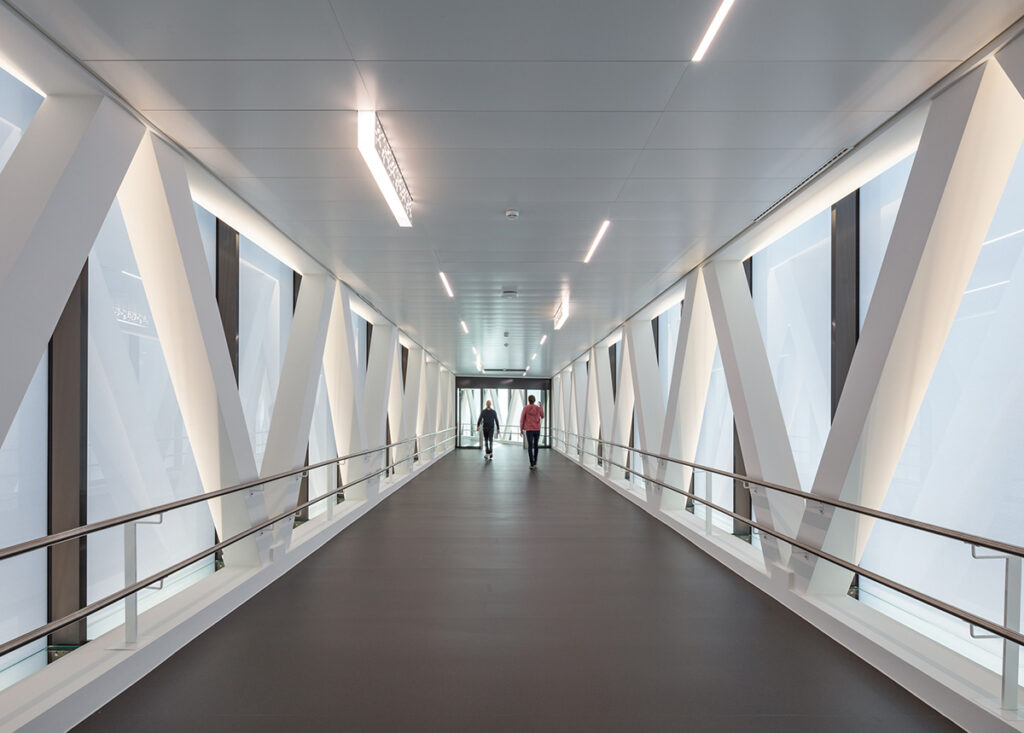

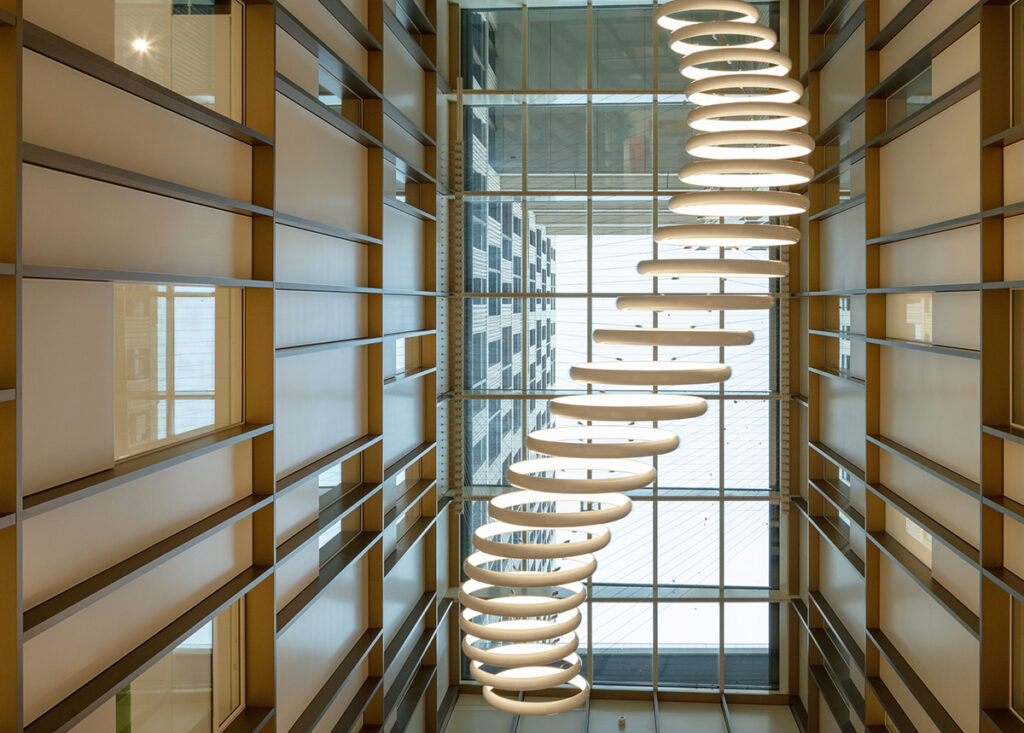

Zdjęcie: Anna-Seiler-Haus_Inselspitalmainbuilding_BernUniversityHospital_Switzerland
