Rozwój technologii BIM od kilku lat coraz wyraźniej zmierza w kierunku projektowania wielobranżowego, w którym model architektoniczny staje się wspólnym środowiskiem pracy dla architektów, konstruktorów i projektantów instalacji.
Współczesne narzędzia projektowe nie ograniczają się już wyłącznie do modelowania geometrii budynku i tworzenia dokumentacji – coraz większe znaczenie zyskuje zarządzanie informacją, koordynacja międzybranżowa oraz analiza działania poszczególnych systemów jeszcze na etapie koncepcji. Szczególnie istotny staje się rozwój narzędzi do projektowania instalacji MEP, które umożliwiają integrację systemów wentylacyjnych, hydraulicznych i sanitarnych bezpośrednio w środowisku BIM.
Nowa wersja programu Archicad Collaborate wyraźnie wpisuje się w ten kierunek rozwoju. Oprogramowanie przynosi istotne usprawnienia w zakresie codziennej produktywności, prezentacji idei projektowej oraz współpracy międzybranżowej. Rozwijane są zarówno narzędzia wspierające ergonomię pracy i kontrolę dokumentacji, jak i funkcje związane z interoperacyjnością w standardzie IFC oraz modelowaniem instalacji MEP. Dzięki temu możliwe staje się szybsze podejmowanie decyzji projektowych, skuteczniejsza wymiana danych i lepsza koordynacja zespołów projektowych.
Dynamiczny rozwój funkcji wielobranżowych w Archicadzie Collaborate doprowadził również do powstania rozwiązania MEP Designer – wyspecjalizowanego środowiska przeznaczonego dla projektantów instalacji. Produkt ten koncentruje się na narzędziach MEP, umożliwiając projektowanie i koordynację systemów instalacyjnych bez konieczności korzystania z pełnego zakresu funkcji architektonicznych programu.
Co to jest MEP Designer?
MEP Designer to wyspecjalizowane oprogramowanie wywodzące się z pakietu Archicad Collaborate – pełnego środowiska BIM wspierającego projektowanie architektoniczne, tworzenie modelu analitycznego konstrukcji, modelowanie i projektowania instalacji oraz pracę zespołową na wspólnym modelu.
MEP Designer koncentruje się wyłącznie na zagadnieniach projektowania instalacji jednocześnie zapewniając możliwość współpracy zarówno z Archicadem jak i innymi platformami branżowymi dzięki otwartemu standardowi IFC. Pozwala to na efektywną koordynację z architektami i projektantami konstrukcji pracującymi w różnych środowiskach BIM.
Dla kogo jest MEP Designer?
MEP Designer został zaprojektowany jako elastyczne i skalowalne rozwiązanie dla projektantów instalacji, którzy poszukują intuicyjnego, a jednocześnie zaawansowanego narzędzia BIM. Dzięki ograniczeniu funkcji do kluczowych zagadnień MEP, oprogramowanie jest wyjątkowo łatwe we wdrożeniu i szybkie do opanowania, co pozwala zespołom sprawnie rozpocząć pracę bez długiego procesu nauki.
Wdrożenie MEP Designera w branżowej pracowni projektowej umożliwia natywną współpracę z biurami architektonicznymi używającymi Archicada i jednocześnie z innymi platformami dzięki wykorzystaniu otwartego standardu IFC. Daje do dużą elastyczność w poszukiwaniu klientów i zwiększa obszar współpracy projektowej.
Schematy współpracy bazujące na MEP Designerze mogą być rozwijane wraz z potrzebami pracowni. To sprawia, że jest to idealne rozwiązanie dla firm, które chcą wdrożyć BIM w sposób szybki i efektywny oraz bez zbędnych barier dostosowywać go w przyszłości.

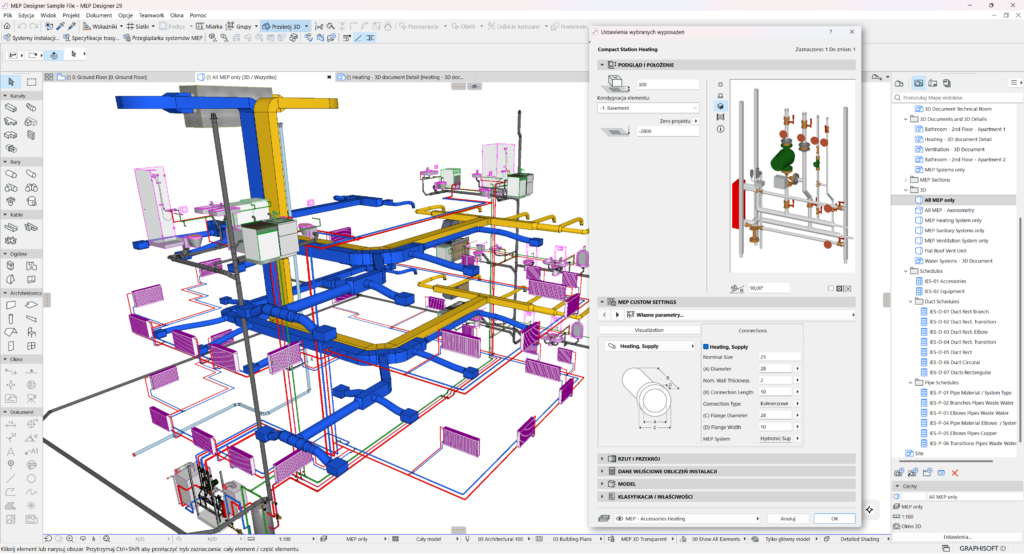

Intuicyjne modelowanie MEP
MEP Designer oferuje intuicyjne narzędzia do modelowania i edycji instalacji, umożliwiające pracę niezależnie od aktualnego widoku. Elementy systemów można swobodnie tworzyć i modyfikować zarówno w widokach 2D, jak i 3D. W trakcie edycji możliwa jest płynna zmiana położenia i geometrii kanałów bez ryzyka jego przerwania lub konieczności ponownego modelowania.
Przekłada się to na szybkie rozpoczęcie pracy oraz wysoką efektywność modelowania. Narzędzie pozwala na precyzyjne modelowanie systemów wentylacyjnych, grzewczych i sanitarnych oraz korytek kablowych, zapewniając jednocześnie dużą wygodę pracy. Użytkownicy mają dostęp do rozbudowanych bibliotek obiektów oraz możliwość tworzenia własnych elementów i symboli, co pozwala dostosować projekt do indywidualnych wymagań.

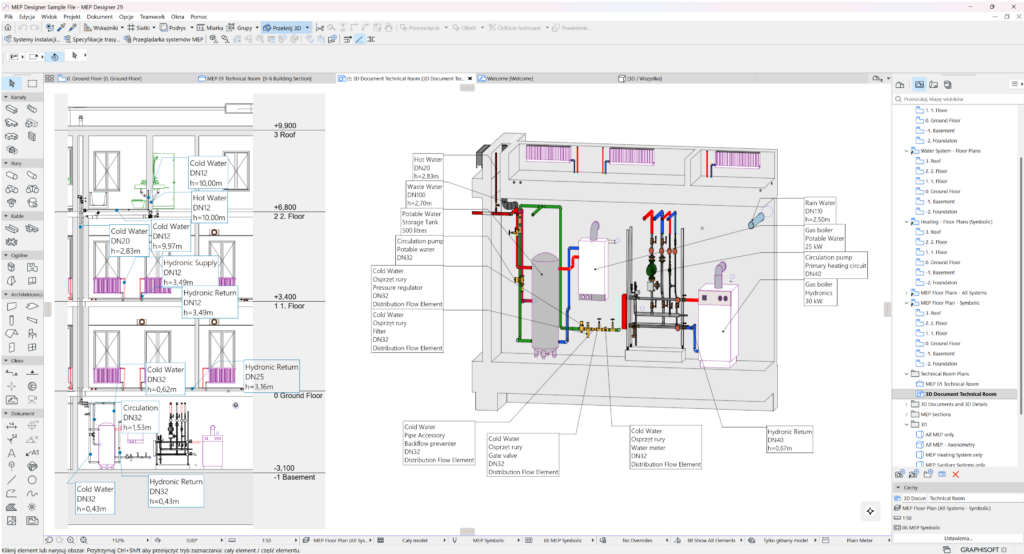

Automatyczna dokumentacja i zestawienia
Jednym z największych atutów MEP Designera jest automatyzacja dokumentacji projektowej. Oprogramowanie umożliwia generowanie rzutów, przekrojów oraz zestawień elementów w sposób automatyczny, przy jednoczesnym zachowaniu kontroli nad ich wyglądem i zawartością. Wszystkie oznaczenia, wymiary i symbole są dynamicznie aktualizowane wraz ze zmianami w modelu, co zapewnia spójność dokumentacji i eliminuje konieczność ręcznego wprowadzania poprawek.
Wbudowane obliczenia i optymalizacja systemów
MEP Designer wspiera projektantów również na etapie analizy i optymalizacji instalacji. Narzędzie oferuje funkcje doboru wymiarów kanałów wentylacyjnych na podstawie prędkości przepływu, analizę wentylacji już na wczesnym etapie projektu oraz dobór średnic rur dla instalacji ogrzewania.
Przykładowo: projektant może w pierwszym etapie w prosty sposób wymodelować systemy wentylacyjne, umieścić w nich zakończenia kanałów oraz zdefiniować planowane przepływy powietrza. Następnie określa wymagane ilości powietrza dla poszczególnych pomieszczeń i weryfikuje spójność tych parametrów. Program automatycznie oblicza sumaryczne strumienie powietrza oraz prędkości dla aktualnych przekrojów kanałów. W kolejnym kroku możliwa jest optymalizacja instalacji poprzez dostosowanie prędkości przepływu i zmianę wymiarów kanałów, a także wprowadzanie indywidualnych korekt przy jednoczesnym stałym monitorowaniu parametrów systemu.
Wykrywanie kolizji i kontrola jakości
MEP Designer pozwala skutecznie ograniczyć ryzyko błędów projektowych dzięki zaawansowanym funkcjom kontroli jakości modelu. Wbudowane narzędzia wykrywania kolizji umożliwiają identyfikację konfliktów między instalacjami jeszcze przed rozpoczęciem budowy. Dodatkowo możliwa jest integracja z rozwiązaniami takimi jak Solibri Office, co znacząco rozszerza możliwości weryfikacji modelu. Zarządzanie uwagami do projektu odbywa się przy użyciu standardu BCF (BIM Collaboration Format), co zapewnia efektywność i przejrzystość komunikacji w projekcie.
