Integracja wielu narzędzi i technik w ramach programu ARCHICAD dotyczy również możliwości skutecznego współdzielenia modeli i współpracy pomiędzy różnymi programami BIM. Doskonałym przykładem jest jednoczesne wykorzystanie ARCHICAD i programu do analizy modeli BIM – Solibri Office.
Wspólne stosowanie programów ARCHICAD i Solibri może stanowić podstawową platformę przygotowania i realizacji projektów w technologii BIM w wielobranżowej pracowni projektowej.
Solibri Office
Solibri Office dostarcza szereg funkcji umożliwiających kontrolę poprawności projektów. Od weryfikacji zgodności ze standardami pracowni i wytycznymi inwestora po wzajemną koordynację i współdzielenie decyzji projektowych. Zbudowanie procesów BIM bazujących na połączeniu ARCHICAD i Solibri umożliwia stworzenie skutecznego środowiska realizacji wysokiej jakości projektów w BIM.
Poniżej zestawienie funkcji w wybranych, wzajemnie się uzupełniających obszarach.
Archicad | Solibri Office | |
Modelowanie BIM | Tworzenie elementów modelu | Identyfikacja i weryfikacja właściwości elementów modelu |
Automatyczna dokumentacja | Generowanie dokumentacji z modelu 3D | Weryfikacja spójności dokumentacji poprzez dołączanie jej do modelu |
Prezentacja idei projektowej | Prezentacja i wizualizacja | Eksploracja modelu 3D niezależnie od programu modelującego |
Informacja w modelu BIM | Przypisywanie parametrów do elementów modelu | Wyświetlanie i weryfikacja parametrów i właściwości |
Współpraca grupowa | Wspólna praca nad projektem | Współdzielenie informacji i uwag poprzez zastosowanie formatu BCF |
Koordynacja międzybranżowa | Wizualna koordynacja i automatyczne wykrywanie kolizji | Automatyczna koordynacja modeli branżowych w każdym zakresie |
Kontrola jakości projektów realizowana jest przez analizę poprawności modeli BIM i weryfikację parametrów przypisanych do poszczególnych elementów. Modele tworzone w programie ARCHICAD lub innych programach branżowych są eksportowane do formatu IFC i w miarę postępu prac sukcesywnie weryfikowane w Solibri Office. Zakres weryfikacji może obejmować m.in.: wizualną kontrolę i eksplorację modelu w celu lepszego zrozumienia decyzji projektanta; weryfikację relacji pomiędzy elementami modeli poszczególnych branż, zgodność z wymaganiami inwestora w zakresie oczekiwanych parametrów oraz kontrolę procesu projektowania przez tworzenie automatycznych zestawień i przedmiarów. Wytyczne inwestora (EIR) i ustalenia planu realizacji BIM (BEP) są zwykle podstawą zdefiniowania różnych reguł, które umożliwiają automatyczną weryfikację modeli BIM, a zastosowanie Solibri zakłada kontrolę modeli BIM na wszystkich etapach projektowania – zarówno tych przekazywanych inwestorowi lub projektantom branż, jak i modeli otrzymanych od innych uczestników procesu BIM.
W zakresie podstawowych funkcji programu możliwa jest wstępna weryfikacja poprawności modelu BIM. Zgodnie z ogólnymi zasadami przygotowania modeli BIM powinny być one podzielone na kondygnacje, elementy modelu przypisane do odpowiednich kondygnacji i prawidłowo sklasyfikowane jako części budynku. Zadania te mogą być zrealizowane już w Solibri Anywhere, podstawowej wersji Solibri. Zastosowanie różnych sposobów wyświetlania struktury modelu BIM oraz filtrowania wyświetlanych w oknie 3D (selection basket) elementów modelu z podziałem np. na kondygnacje lub typ elementu umożliwia szybkie wyłapanie głównych błędów modelowania. Jednocześnie możliwa jest elastyczna eksploracja modelu przez zastosowanie różnorodnych opcji nawigacji 3D, ukrywanie elementów modelu lub stosowanie przekrojów 3D. W celu lepszego zrozumienia projektu w modelu można włączyć wyświetlanie wygenerowanych automatycznie uproszczonych rzutów kondygnacji lub dołączyć we wskazanych miejscach rysunki 2D w formacie PDF.
Jednym z podstawowych zagadnień w procesie BIM jest wykorzystanie informacji powiązanej z modelem BIM do podejmowania decyzji projektowych. W miarę postępu prac model jest stopniowo nasycany informacjami zgodnie z wytycznymi inwestora i ustaleniami planu realizacji BIM. Przeglądając model w Solibri, mamy możliwość wstępnej weryfikacji poprawności tych danych. Parametry i właściwości elementów modelu są następnie podstawą ich filtrowania, klasyfikowania i identyfikowania w celu poprawnego zdefiniowania zasad analizy modelu i weryfikacji spójności informacji.
W wielu przypadkach przy rozpoczynaniu pracy w technologii BIM projektanci koncentrują się na geometrii modelu 3D, pomijając prawidłową definicję parametrów. Już na wstępie pozwala to stwierdzić, na ile cały proces przygotowania modelu jest spójny i czytelny. Wstępna weryfikacja parametrów przed wysłaniem modelu do inwestora lub branż pozwala uniknąć wrażenia bałaganu i potencjalnej niezgodności z wytycznymi planu realizacji BIM. Wszystkie parametry i ich wartości mogą być weryfikowane w dalszych etapach za pomocą zdefiniowanych automatycznych reguł analizy.
Klasyfikacja elementów w celu ich prawidłowej identyfikacji jest wykonywana w Solibri całkowicie automatycznie na podstawie zdefiniowanych reguł bazujących na parametrach i właściwościach elementów modelu. Może być wykorzystywana do podziału elementów modelu pod kątem ich funkcji w budynku, podziału na etapy lub przypisywania im cech specyficznych dla danego projektu. Prawidłowa klasyfikacja elementów modelu jest podstawowym czynnikiem decydującym o skuteczności zastosowanych reguł analizy.
Modele branżowe mogą być skutecznie łączone i weryfikowane w programie ARCHICAD. Zastosowanie formatu IFC i modułów połączonych (hotlink) pozwala na podłączenie do modelu architektury modeli konstrukcji i instalacji, ich wzajemną weryfikację wizualną, a ponadto automatyczne wykrywanie kolizji pomiędzy wybranymi grupami elementów ze zdefiniowanym poziomem tolerancji. Jakkolwiek jest to skuteczny sposób zgodności poszczególnych decyzji projektowych, to zastosowanie w tym celu programu Solibri znacznie poszerza zakres dostępnych funkcji.

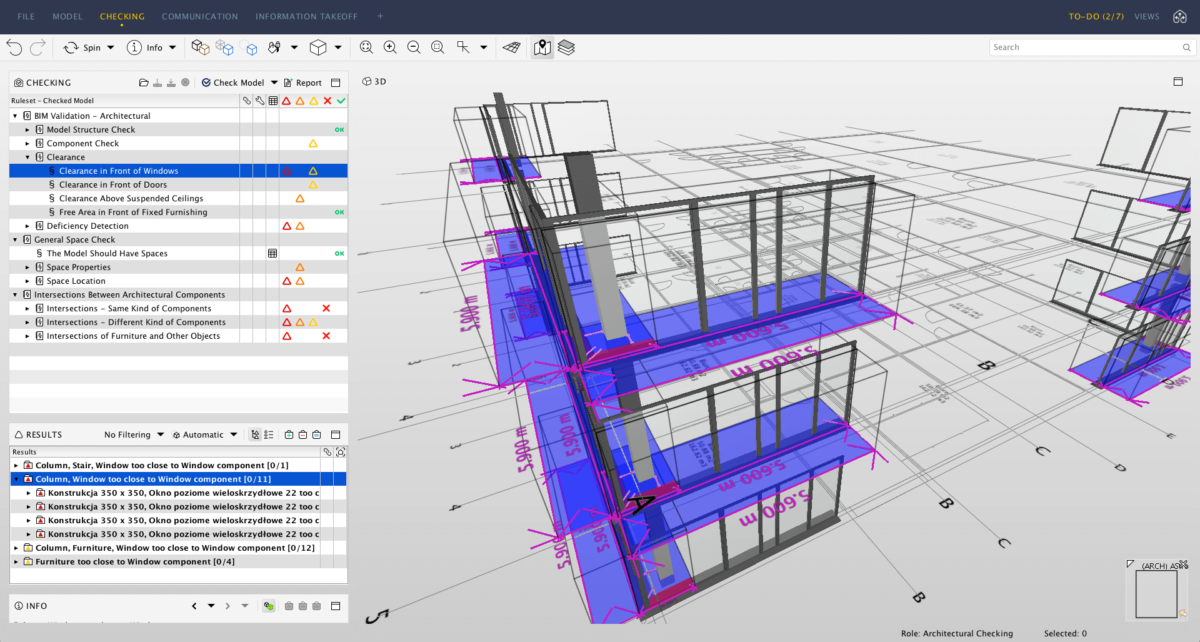

Podstawowa wersja – Solibri Anywhere umożliwia łączenie dowolnej ilości modeli IFC ich wspólną eksplorację, wyświetlanie i filtrowanie w celu wstępnej weryfikacji. Jednak dopiero zastosowanie automatycznej analizy spójności modeli w Solibri Office pozwala na praktycznie nieograniczoną analizę właściwości i relacji pomiędzy elementami poszczególnych modeli branżowych. W celu uwiadomienia sobie potencjału stosowanych funkcji warto zwrócić uwagę na to, że Solibri Office umożliwi automatyczną weryfikację i odpowiedź na wiele podstawowych pytań, które do tej pory wymagały mozolnej, ręcznej wizualnej weryfikacji:

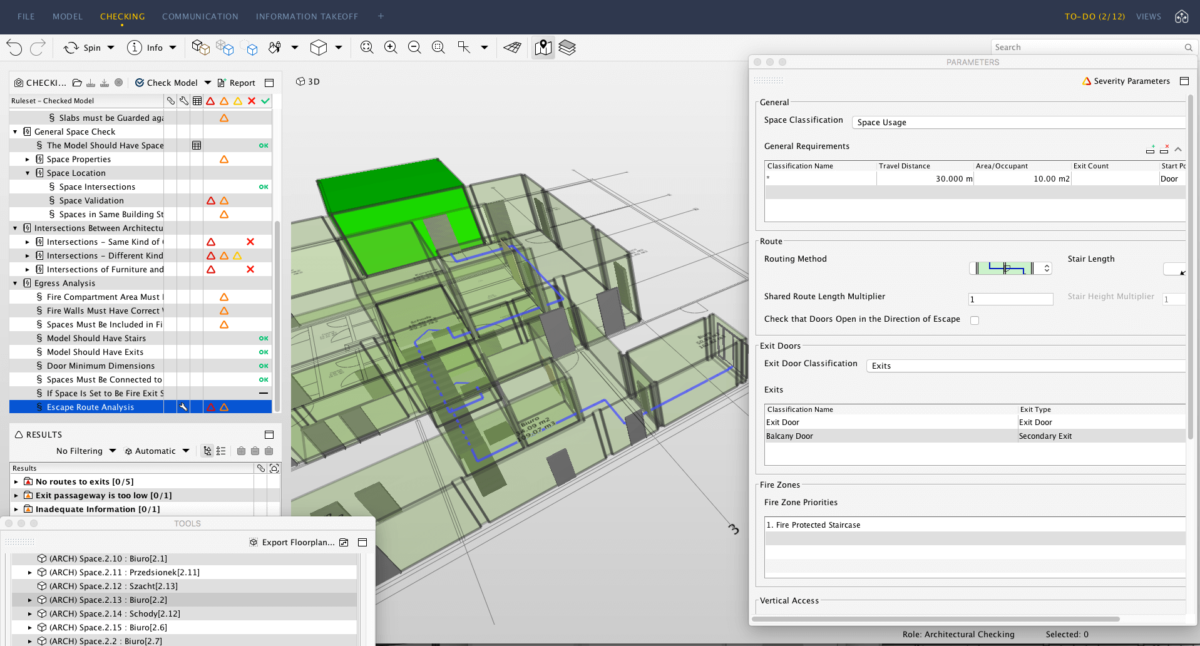

Rys. 2. Automatyczna analiza dróg ewakuacyjnych w programie Solibri Office.

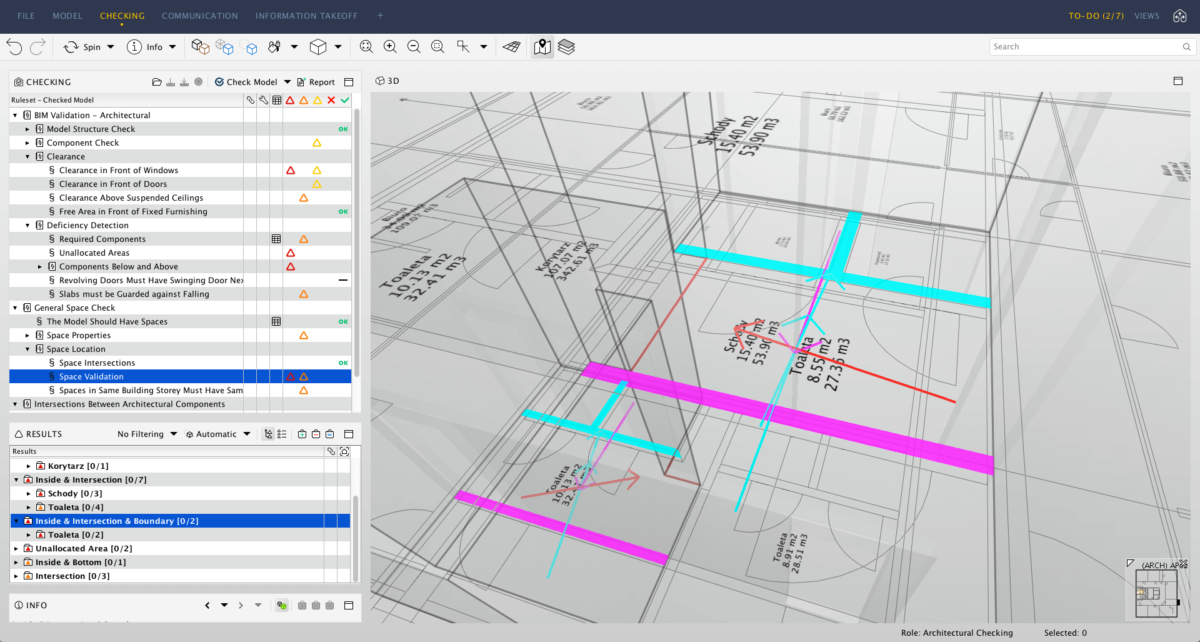

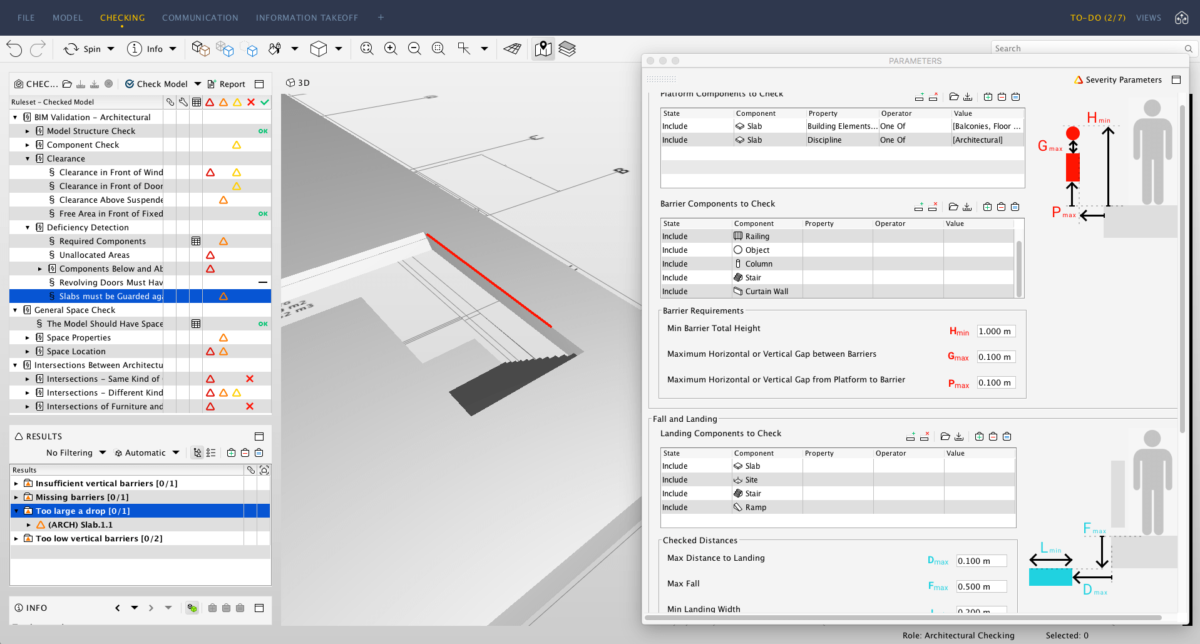

Rys. 4. Analiza zagadnień związanych z bezpieczeństwem użytkowania np. zabezpieczenie poziomych powierzchni.
Zastosowanie programu Solibri umożliwia łatwe współdzielenie efektów analizy pomiędzy uczestnikami procesu projektowania. Połączone modele wraz z zastosowaną klasyfikacją, wynikami analizy i zestawieniami mogą być zapisywane w natywnym formacie Solibri (SMC), a następnie udostępniane i przeglądane w bezpłatnym programie Solibri Anywhere. Poszczególni uczestnicy procesu BIM mogą tworzyć uwagi do projektu lub dodawać komentarze, biorąc udział w dyskusji. Uwagi mogą być następnie udostępniane projektantom w formacie BCF. Zapewnia on bezpośrednią komunikację pomiędzy Solibri a programem wykorzystywanym do modelowania. Znalezione w trakcie analizy błędy mogą być łatwo zlokalizowane w modelu, zweryfikowane, poprawione, a modele ponownie zapisane i zaktualizowane w Solibri.
Ciekawym rozwiązaniem wskazującym na potrzebę integracji Solibri z programami do modelowania BIM, takimi jak ARCHICAD, jest możliwość bezpośredniego połączenia i przekazania modelu z ARCHICAD do Solibri przy pomocy wewnętrznych procedur z pominięciem etapu zapisu do formatu IFC. Po zainstalowaniu dodatku do ARCHICAD model może być automatycznie otworzony w Solibri. Elementy modelu mogą być wzajemnie zaznaczane i wyświetlane, co przyspiesza proces weryfikacji wyników automatycznej analizy modeli i identyfikację miejsca problemu w modelu programu ARCHICAD.
Korzystając z wysokiego stopnia wzajemnej integracji ARCHICAD i Solibri oraz pozostając cały czas w obszarze OPEN BIM i możliwości wykorzystywania modeli IFC innych branż, programy te mogą być podstawą procesów BIM wykorzystywanych w wielobranżowej pracowni projektowej.
